Pyramidenmotor Zubehör & Ratgeber

Mit passenden Zubehörteilen und etwas handwerklichem Geschick ist der Einbau eines elektrischen Antriebes durch einen Pyramidenmotor kein Problem.

Die benötigten Zubehörteile wie Motor, Halterung und Anschluss erklären wir hier im Einzelnen mit Fotos und Erläuterungen. Wie man einen Pyramidenmotor einbaut, erklären wir an einer praktischen Einbauanleitung.

Pyramidenmotor: Die Vorteile

  • Es werden keine Kerzen benötigt - mehr Sicherheit durch elektrische Kerzen
  • Beleuchtung & Drehung können per Stecker oder Fernbedienung eingeschalten werden
Weihnachtspyramide mit Motor
Weihnachtspyramide mit Pyramidenmotor

Einleitung - Elektrischer Antrieb für Weihnachtspyramiden

Wer seine Pyramide mit Hilfe eines Pyramidenmotor antreiben möchten, sollte sich vorher kurz über einige Punkte Gedanken machen. Platzangebot, Zubehörteile und Verlegung der benötigten Teile sollten gut geplant werden.

Die nachfolgenden Punkte sollen hierbei helfen:

  • Wie groß ist das Platzangebot im Fuß meiner Pyramide?
  • Welches Gewicht muss der Pyramidenmotor tragen?
  • Welche Welle wird verwendet?

Zubehör: Pyramidenmotor Mörz

Pyramidenmotor MörzDer Motor: Ein kleiner, kompakter und geräuscharmer Elektromotor mit Getriebe. Erhältlich in unterschiedlichen Bauhöhen und Belastungen. Der Anschluss erfolgt über 230 V Netzspannung. Die übliche Umdrehungsgeschwindigkeit eines Pyramidenmotors beträgt ca. 3-5 U/ min. Der Motor kann meist direkt (Motor hat Befestigungsplatte) oder mit einer extra Befestigungsplatte befestigt werden. Die Abb. zeigt als Beispiel den Pyramidenmotor Mörz mit Belastung von 1kg.

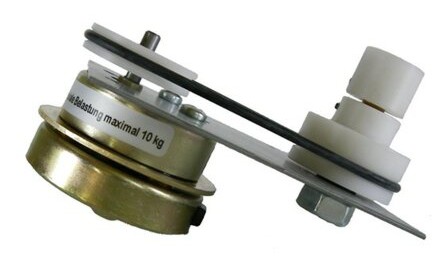

Pyramidenmotoren sind für ein max. zulässiges Gewicht ausgelegt. Um Schäden am Motor zur vermeiden, sollte dieses unbedingt eingehalten werden. Wählen Sie entsprechend dem Gewicht von Flügelrad, Welle und Drehteller inkl. Figuren einen Motor aus. Durch zusätzliche Riemenscheiben ist es möglich, die axiale Belastung zu entkoppeln. Das Gewicht der drehenden Teile, liegt dann auf einer Extrawelle (mit Riemenscheibe), welche über einem Gummiring mit dem Pyramidenmotor (weitere Riemenscheibe) verbunden wird.

Zubehör: Pyramidenmotor Kupplung

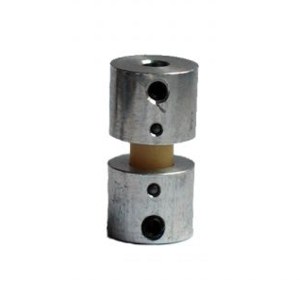

Pyramidenmotor Adapter KupplungMotor und Pyramidenwelle werden über eine Kupplung verbunden. In unserem Shop finden Sie dazu passende Adapter. Wird eine 6mm Metall-Pyramidenwelle verwendet, empfehlen wir die Pyramidenmotor Kupplung wie in der nebenstehende Abbildung zu sehen ist.

Die zweite Möglichkeit ist eine Kupplung aus Vulkollan (Schlauchkupplung). Gut geeignet zum Beispiel für die Verbindung mit einer Holzwelle. Beide Kupplungen stellen eine leicht elastische Verbindung her. So können Ungenauigkeiten in der Flucht kompensiert werden.

Generell ist zu beachten, dass eine starre Verbindung zur Pyramidenwellle, den Elektromotor bei einem plötzlichen Stillstand beschädigen könnte. Wollen Sie dies verhindern, können Sie versuchen, die Verbindung lose herzustellen. D.h. die Kupplung mit Pyramidenmotor und Welle nicht fest zu verbinden und nur das Eigengewicht und Reibung der gesamten Welle zu nutzen.

Zubehör: Befestigung Pyramidenmotor

Der Motor wird im Fußbereich direkt unter der Pyramidenwelle montiert. Hat die Pyramide einen Sockel/ Unterbau, kann der Motor dort gut verbaut werden, ohne dass dieser dem Betrachter der Pyramide auffällt. Ist kein Sockel vorhanden, empfiehlt es sich einen kleinen Unterbau herzustellen. Die Bauhöhe des Motors, die Position der Kupplung (Verbindung zur Welle) und die Flucht zur Welle, bestimmen den genauen Einbauort. Evtl. ist eine individuelle Halterung herzustellen, um die richtige Position für den Motor zu erhalten. Die Verbindung zu einem Netzstecker, kann einfach über eine Lüsterklemme erfolgen.

Pyramidenmotor einbauen

Die nachfolgenden Fotos und die jeweiligen Hinweise hat uns freundlicherweise Familie Meyer zur Verfügung gestellt. Dieses Beispiel soll Anregung & Hilfe sein, wenn man einen Pyramidenmotor einbauen möchte.

Pyramidenmotor einbauen
Positionierung der Welle: Als erstes die Welle mit dem Motor durch die Kupplung verbinden. Alle Etagen übereinander bauen. Welle herausnehmen. Position markieren. Hinweis zur Befestigungsplatte: Die korrekte Befestigung der Metallplatte erfolgte hier später an der Oberseite des Motors.
Ausloten Mittelpunkt Pyramidenmotor
Für diese große Pyramide wurde ein Lot verwendet: Jetzt Lot durch die Etagen bis auf Motor hinab lassen. Ausrichten, so dass das Lot exakt gerade auf den Motor trifft. Lot vorsichtig herausnehmen. Alle Etagen vorsichtig abnehmen.
Kabel verlegen für elektrische Beleuchtung
Der Motor wird in einem kleinen Kasten unterhalb der ersten Etage befestigt. Nun wird immer ein Kabel von Lampe zu Lampe quer verbunden. Dadurch hat man immer 2 Kabel, Kabelschuhe anziehen und durch den Schaft ziehen. Jetzt ein Kabel durchziehen, das die Länge der Pyramide hat, da es oben mit dem Kabel der letzten Lampe verbunden wird. (Reihenschaltung) Das Kabel sollte mindestens 50 cm länger sein, als die Pyramide groß wird.
Strellring verscharuben und Drehteller befestigen
Stellring zur Fixierung des Drehtellers an passender Postion mit Welle verschrauben. Heißkleber auf Stellring und eine kleine Unterlegscheibe aufkleben, darauf wieder Heißkleber und Drehteller aufkleben.
Pyramide Drehteller bestücken
Kommt man von außen nicht an den Teller - jetzt bestücken. Nächste Etage verleimen und weiter verfahren wie vorher. Zum Schluss ist bei der letzten Lampe das lange Kabel und ein Querkabel von der vorletzten Lampe zusammen und der Kreislauf ist geschlossen.
Märchen-Pyramide mit Motor
Die obige Abbildung zeigt die fertige Pyramide inkl. Beleuchtung.

Anmerkung Fam. Meyer:

"Eine Pyramide der besonderen Art. Sie wurde von uns mit einem zusätzlichen Sockel versehen. Das Motiv ist vom Schwibbogen "Schneewittchen", da dieses Märchen nicht enthalten ist, passt der Sockel perfekt. Die Zwerge - als Kerzenhalter - sind vom Schwibbogen "Pyramidenbauer - etwas vergrößert als im Original und mit Zipfelmütze. Wir haben diese Pyramide von innen beleuchtet, wobei die Märchenmotive phantastisch zur Geltung kommen. Durch den Sockel hat sie eine Größe von 95 cm. Der Zaun wurde ebenfalls verändert. Einmal anders und wunderschön."

Mehr Fotos: Wenn Sie sich diese und andere Pyramiden der Familie Meyer anschauen wollen, können Sie in unserer Kundengalerie vorbeischauen:

Pyramidenmotor nachrüsten

Möchten Sie einen Pyramidenmotor nachrüsten, können Sie beim Einbau analog den obigen Tipps vorgehen. D.h. Platzangebot für den Motor prüfen und ggf. einen Unterbau nachrüsten. Evtl. ist bei Ihrer Pyramide das bisherige Lager (z.B. Glaslager oder Stahllager) oberhalb der Grundplatte angebracht. In diesem Fall ist an dieser Stelle ein Loch zu bohren, um die Verbindung zwischen Motor und Welle zu ermöglichen.

Wie Sie die bestehende Welle mit dem Motor verbinden, hängt natürlich von den Gegebenheiten der Pyramide ab. Bei einer Welle aus Holz, können Sie unten eine kurze Metallspitze und/ oder ein Vulkollanstück einarbeiten. Den Motor dann mit Hilfe einer Halterung entsprechend anordnen und befestigen. Achten Sie auf eine genaue Flucht vom Motor zur Welle. Evtl. ist es hilfreich, die Welle und Drehteller mit kleinen Abstandshaltern o.ä. zu fixieren, bzw. in einer zentrierten Position beim Umbau zu halten.

Wenn Sie einen Pyramidenmotor nachrüsten, können natürlich auch bauliche Probleme auftreten, welche den Einbau erschweren. Drehteller und Welle könnten z.B. so verbaut sein, dass diese sich nur wenig bewegen lassen. Dann ist natürlich Geschick und Geduld gefragt. In unseren Webshop erhalten Sie das passende Pyramidenzubehör - auch für Ihr Vorhaben.

Materialbedarf: Zubehörliste

1. Motor auswählen:

Zubehör Anzahl/ Beschreibung Link
Motor 1x Pyramidenmotor Mörz Belastung bis 1kg Artikel anzeigen
Motor 1x Pyramidenmotor Mörz Belastung bis 3kg Artikel anzeigen
Motor 1x Pyramidenmotor Mörz Belastung bis 5kg Artikel anzeigen

2. Zubehör auswählen (Holz- oder Metallwelle?):

Zubehör Anzahl/ Beschreibung Link
Anschluss 1x Anschlussleitung zweipolig mit Schalter u. Eurostecker Zuleitung Artikel anzeigen
Kupplung 1x für Metallwelle: 6mm Pyramidenmotor Kupplung Artikel anzeigen
Kupplung 1x für Holzwelle: Schlauchkupplung aus Vulkollan Ø 8x20mm Artikel anzeigen
Befestigung 1x für Metallwelle: Befestigungsset Pyramidenmotor Mörz (Nur für 3kg und 5kg Motoren notwendig) Artikel anzeigen
Befestigung 1x für Holzwelle: Befestigungsset Pyramidenmotor Mörz (Nur für 3kg und 5kg Motoren notwendig) Artikel anzeigen
