Pyramidenlager für Standpyramide Lagereinheit eingesetzte Montage

Pyramidenlager für Standpyramide Lagereinheit eingesetzte Montage

Artikelnummer: 3602

Kugellager für Pyramiden ab 30 cm Bauhöhe. Max. Belastung 3 kg. Klein und stabil. Ersatz für Stahl- oder Glaslager. Inkl. Schrauben & Anleitung.

14,90 €

inkl. USt. , zzgl. (Versand-S)

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage**

Lieferung: Dienstag, 30. Juli bis Donnerstag, 1. August.

Beschreibung

Kompakte Lagereinheit für Pyramiden mit einer Bauhöhe ab 30 cm. Das Kugellager kann als Nachrüstung oder Umbausatz für herkömmliche Pyramidenlager aus Glas oder Metall eingesetzt werden. Die Lagereinheit wird von unten in den Grundträger eingesetzt. Das Lager bietet ausgezeichnete Laufeigenschaften bei kompakter Größe.

Montage

In die Pyramidenwelle zentrisch ein Loch am unteren Ende bohren (Ø 2,5 mm, 15 mm tief)
Pyramidenspitze der Lagereinheit in die Bohrung der Pyramidenwelle einpressen
Lagereinheit auf Grundträger zentrisch mit beigelegten Schrauben befestigen. Dazu Loch mit Ø 10 mm bohren.
Pyramidenspitze in das Kugellager drücken. Fertig.

Das Kugellager ist weitgehend wartungsfrei, kann aber im Bedarfsfall mit Reinigungsbenzin gesäubert und mit 1-2 Tropfen Feinmechaniker-Leichtlauföl versehen werden. Trotz der kleinen Größe, erfüllt dieses Hängelager alle Anforderungen für einen sicheren und stabilen Halt.

Ausführung: Lagereinheit eingesetzte Variante
Farbe: silber
Material: Aluminium CNC-Fertigung
Größe: Durchmesser Lagereinheit 24 mm, Durchmesser Kugellager 10 mm, Gesamthöhe 10 mm, Spitze Ø 3mm
Belastung: max. 3 kg
Lieferumfang: 1x Lagereinheit eingesetzte Variante mit 2 Holzschrauben (inkl. Einbauanleitung)

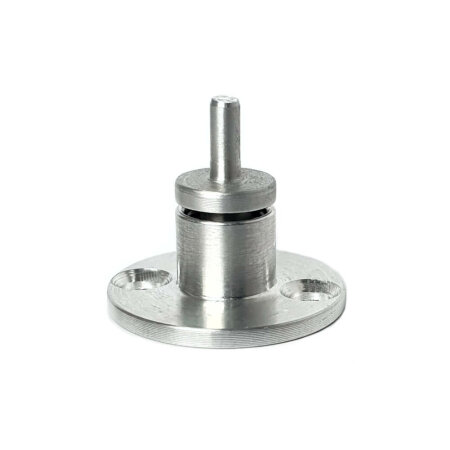

Die Abbildung zeigt das montierte Lager.
