Kompakte Lagereinheit für Pyramiden mit einer Bauhöhe ab 30 cm. Das Kugellager kann als Nachrüstung oder Umbausatz für herkömmliche Pyramidenlager aus Glas oder Metall eingesetzt werden. Die Lagereinheit wird oben auf den Grundträger, z.B. auf Bodenplatte, befestigt. Das Lager bietet ausgezeichnete Laufeigenschaften bei kompakter Größe und einer max. Belastung von 10 kg.
Montage
1. In die Pyramidenwelle zentrisch ein Loch am unteren Ende bohren (Ø 2,5 mm, 15 mm tief)
2. Pyramidenspitze der Lagereinheit in die Bohrung der Pyramidenwelle einpressen
3. Lagereinheit auf Grundträger zentrisch mit beigelegten Schrauben befestigen.
4. Pyramidenspitze in das Kugellager drücken. Fertig.
Das Kugellager ist weitgehend wartungsfrei, kann aber im Bedarfsfall mit Reinigungsbenzin gesäubert und mit 1-2 Tropfen Feinmechaniker-Leichtlauföl versehen werden. Trotz der kleinen Größe, erfüllt dieses Hängelager alle Anforderungen für einen sicheren und stabilen Halt.
Ausführung: Lagereinheit aufgesetzte Variante
Farbe: silber
Material: Aluminium CNC-Fertigung
Größe: Durchmesser Lagereinheit 24 mm, Durchmesser Kugellager 10 mm, Durchmesser Grundträger: 24 mm, Gesamthöhe 10 mm, Spitze Ø 3mm
Belastung: max. 10 kg
Lieferumfang: 1x Lagereinheit mit 2 Holzschrauben inkl. Einbauanleitung

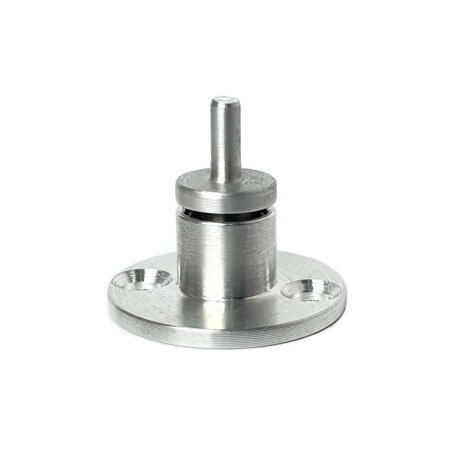

Die Abbildung zeigt das montierte Lager.
